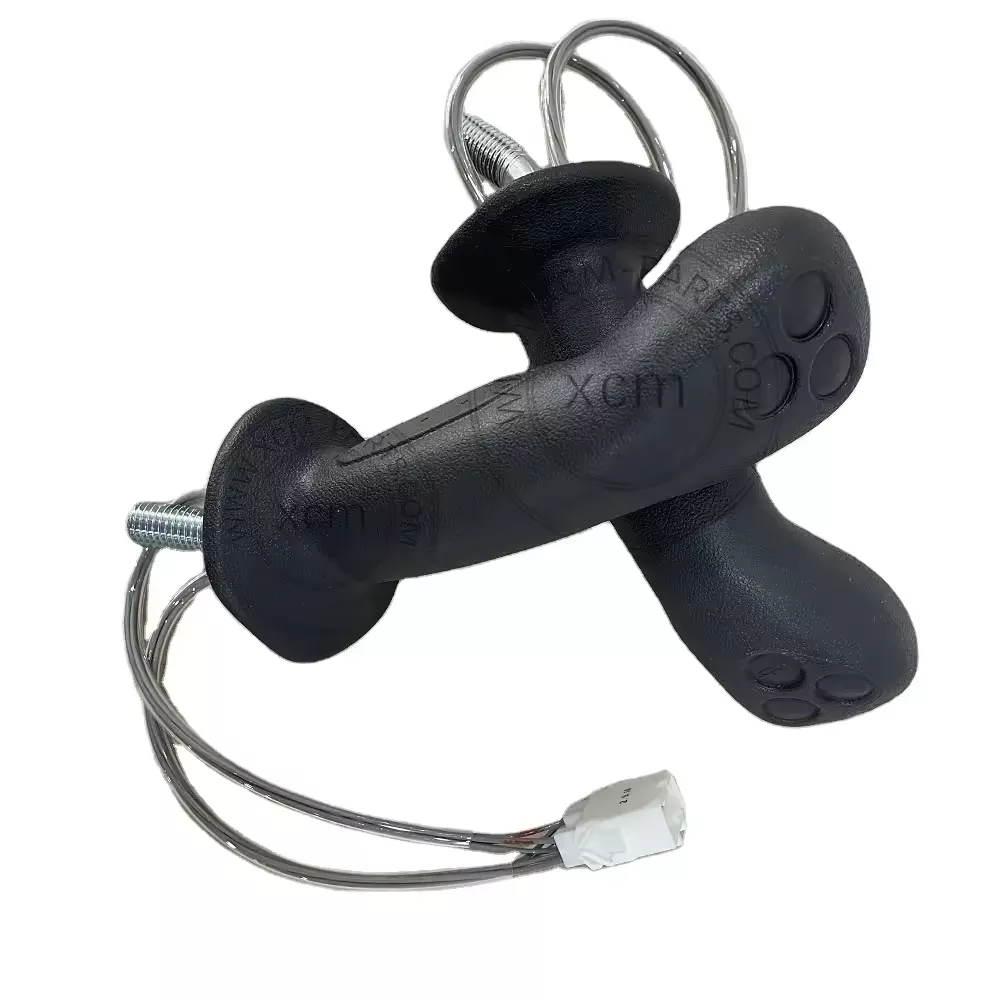

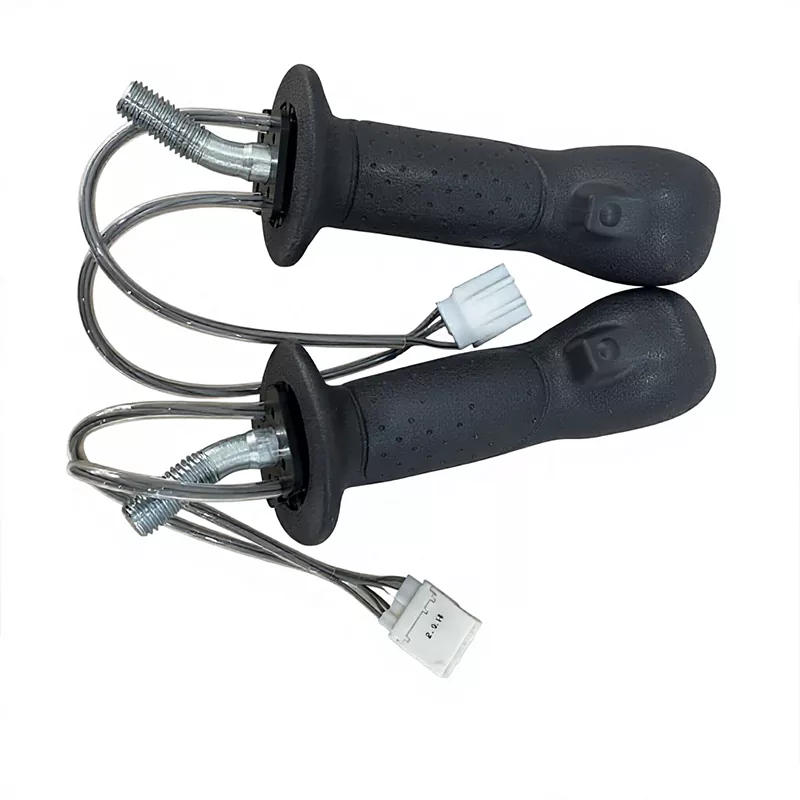

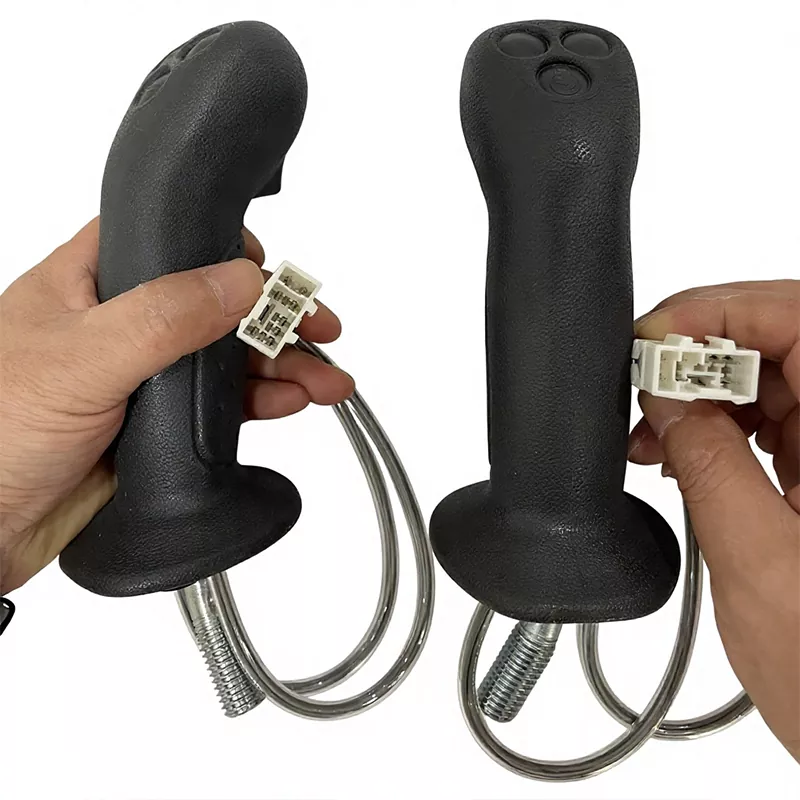

掘削機の操作ハンドル (掘削機のジョイスティック) は、ドライバーの「指示センター」です。その中心的な機能は、オペレータの動作意図を油圧または電気信号に正確に変換し、掘削機を制御してさまざまな動作を実行することです。現在では左ハンドルで回転とバケットを制御し、右ハンドルでアームとバケットを制御するデュアルハンドル制御方式が主流となっている。

機能と仕様

掘削機のジョイスティックは、本質的には精密な油圧パイロット バルブまたは電子コントローラーです。

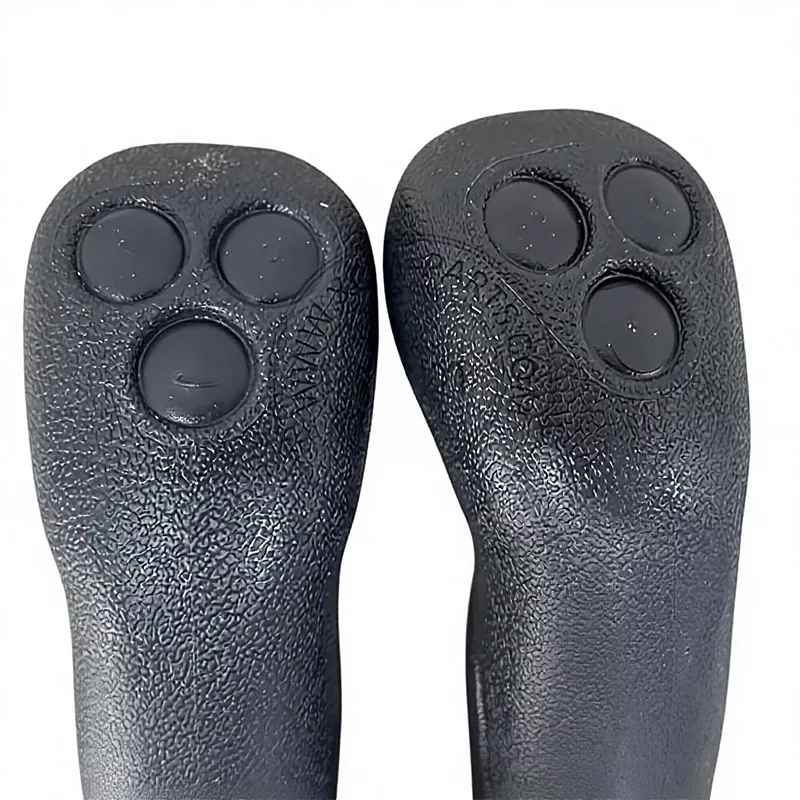

1. ジョイスティックとハンドル: つまり、ドライバーが保持する部分で、上部には通常、機器の制御やモードの切り替えに使用されるボタンとホイールが組み込まれています。一部の設計では、さまざまなオペレータに合わせて長さを調整できます。
2. バルブボディとバルブコア: ハンドル内の上部バルブ本体と下部バルブ本体が作動油ラインを形成します。ジョイスティックの動作に応じてバルブコアが動き、オイルの流れを制御します。
3. パイロットバルブとプランジャー：機械的動作を油圧パイロット圧力に変換します。プランジャーは圧力を発生させる重要なコンポーネントです。
4. その他の部品シールして油漏れを防ぐスケルトンオイルシールと内部機構を保護するダストカバーを付属。

設置と分解

ショベルのジョイスティックは精密部品のため、分解、取り付けの際は十分注意してください。注: 以下は一般的な手順です。実際には機器の修理マニュアルに厳密に従ってください。

1. ジョイスティックの分解: ハンドルを固定し、調整ナットを取り外します。各プランジャーの位置に印を付けて取り外します。プランジャーを分解し、シールリングを取り外します。
2. ジョイスティックの取り付け：必ず新品のシールを使用し、プランジャシリンダが引かれているか確認してください。スプリングを挿入し、減圧弁を弁本体に組み付けます。マークに従ってプランジャーを取り付け直し、バッフル、ユニバーサルジョイントを取り付け、バターを塗布します。
3. トルク要件: 取り付けの際は必ずトルクレンチを使用し、各ボルトの締め付けトルクが正確であることを確認してください (例えば、バッフルとジョイントの締め付けトルクは通常 4.5 ～ 5.1 KGF.M 程度です)。

よくある質問

MOQとは何ですか?

各商品1点から承ります

発送方法は何ですか？

DHL UPS FedEx EMS 経由の軽量商品

重量物は空路と海路で輸送

品質はどうですか？

本物で新品、高品質です

カタログはありますか？

はい、電子カタログをご利用いただけます。

Case excavator ジョイスティックは私のマシンに適合しますか?

機械のモデル番号をお送りください。確認させていただきます。

返品は可能ですか？

交渉後の返品・返金を承ります。

掘削機のキャブは現在在庫がありますか?

はい、在庫ございます。
